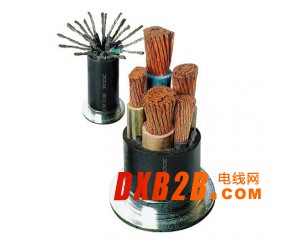

COLLIERY RUBBER SHEATH CABLE
一、执行标准 Executive standard
GB/T 5013.4-2008 JB/T 8735.2-2011 Q/YL10-2015
二、用途 Usage
本产品适用于交流额定电压为450/750V及以下的家用电器、电动工具和各类移动设备。
This product is suitabel for rated ac voltage 450/750V or below domestic appliaces, poweroperated
tools and various portable electric equipments.
三、使用条件 Exploitation conditions
1.额定电压Uo/U:YQ、 YQW 型300/300V，
YZ ，60245IEC 53 （YZ ）型300/500V
YZW， 60245IEC 57 （YZW ）型300/500V
YC， YCW 6，0245IEC 66 （YCW）型 450/750V
2.线芯的长期允许工作温度不超过65℃。
3.W型电缆具有耐气候和一定的奶油性能，适宜于在户外或解除油污的场合使用。
1)Rated voltage Uo / U: YQ, YQW type 300/300V,
YZ, 60245IEC 53 (YZ)-type 300/500V
YZW, 60245IEC 57 (YZW) type 300/500V
YC, YCW, 60245IEC 66 (YCW) type 450/750V
2)Long time allow working temperature of wire core is not more than 65 .
3)W model cable has the property of durability and suitable for cutdoor touching of greasy dirt.
四、型号、名称及使用场所（见表1）Model name and usage:(see table 1)
表1 table 1
型号Model 名称Name 使用场所Main usage
YQ,YQW
轻型橡套软电缆
Light model rubber sheath flexible cable
用于轻型移动电器设备和工具
Used for light portable electric equipment and tools
60245IEC53(YZ)
YZ
60245IEC57(YZW)
YZW
中型橡套软电缆
Middle model rubber sheath flexible cable
用于各种移动电器设备和工具
Used for various portable electric equipment and tools
60245IEC66(YCW)
YCW
YC
重型橡套软电缆
Heavy model rubber sheath flexible cable
用于各种移动电器设备，能承受较大的机械外力作用
Used for various portable electric equipment which can bear larger mechanieal force effect
五、尺寸、重量及技术参数（见表2-4）Size,weight and technological date(see table 2-4)
300/300V YQ,YQW轻型
300/300V YQ,YQW light model
表2table 2
芯数×标称截面
Cores Nominal
section (mm2)
导电单丝最大直径
Conductive core(mm)
平均直径
average outer diameter (mm2)
20℃导体电阻≤(Ω/km)
20 conductor resistance
参考重量
reference weight(kg/km)
下限
minimun
上限
maximun
铜芯
Copper core
镀锡铜芯
tin-wellded Copper core
YQ YQW
2×0.3 0.16 4.3 5.8 69.2 71.2 30 31.5
2×0.5 0.16 4.8 6.4 39.0 40.1 43 45.5
3×0.3 0.16 4.6 6.1 69.2 71.2 36 38.1
3×0.5 0.16 5.1 6.7 39.0 40.1 74 77.0
